STM32 闪灯程序

前言​

实现一个简单的闪灯程序，开始您的STM32之旅。

硬件​

STM32F103C8T6 核心板​

核心板

管脚 PC13 低电平导通

软件​

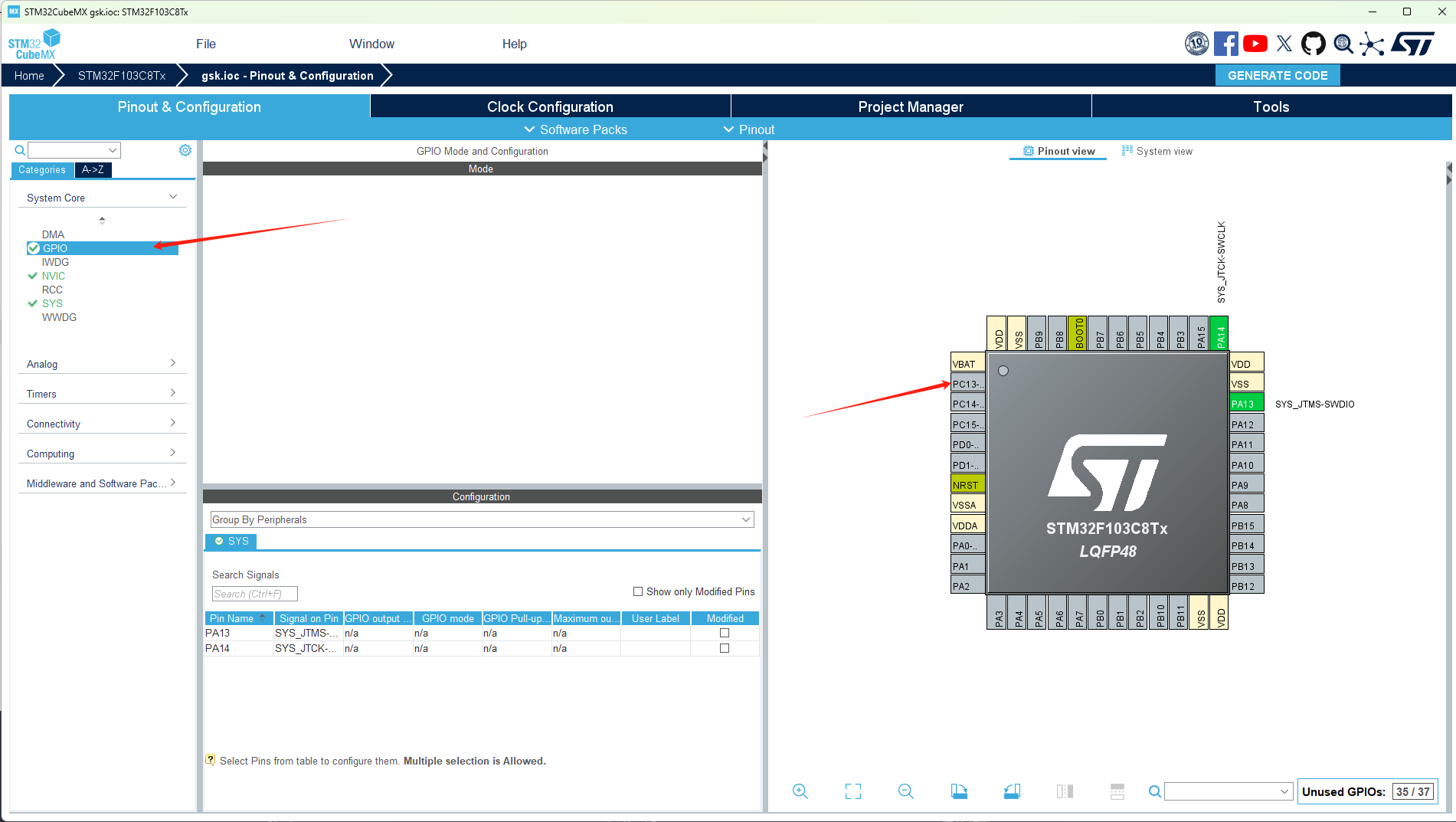

配置 GPIO​

选 GPIO_Output，记得生成代码。

配置 GPIO

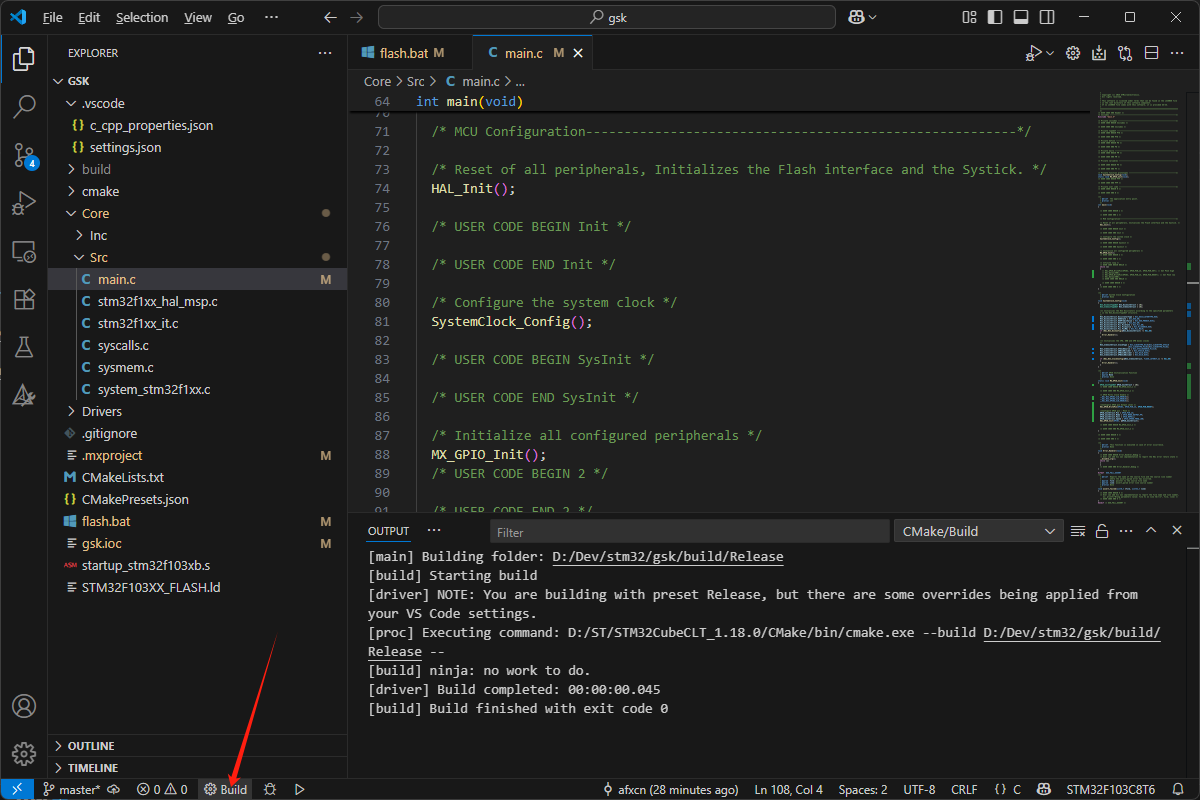

编译​

编译

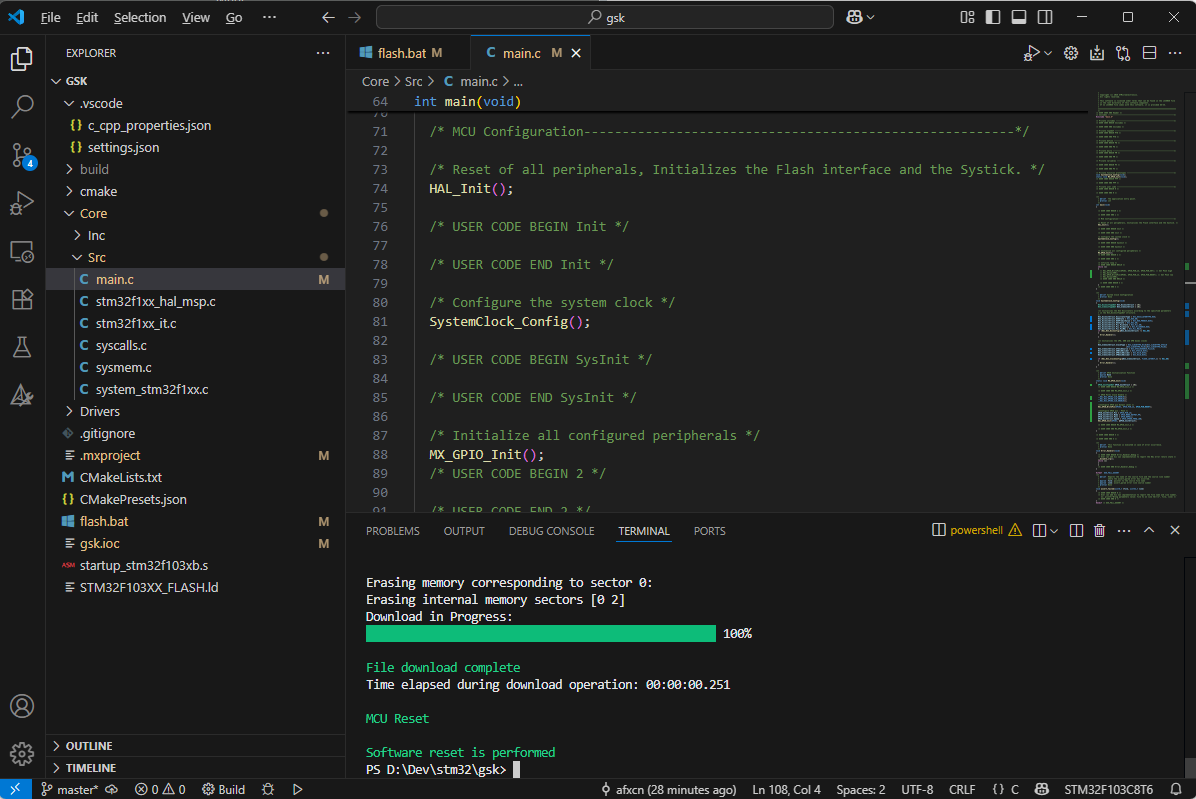

下载​

运行 flash.bat 下载程序
.\flash.bat

下载

这时候 PC13 对应的绿色灯应该会亮起。

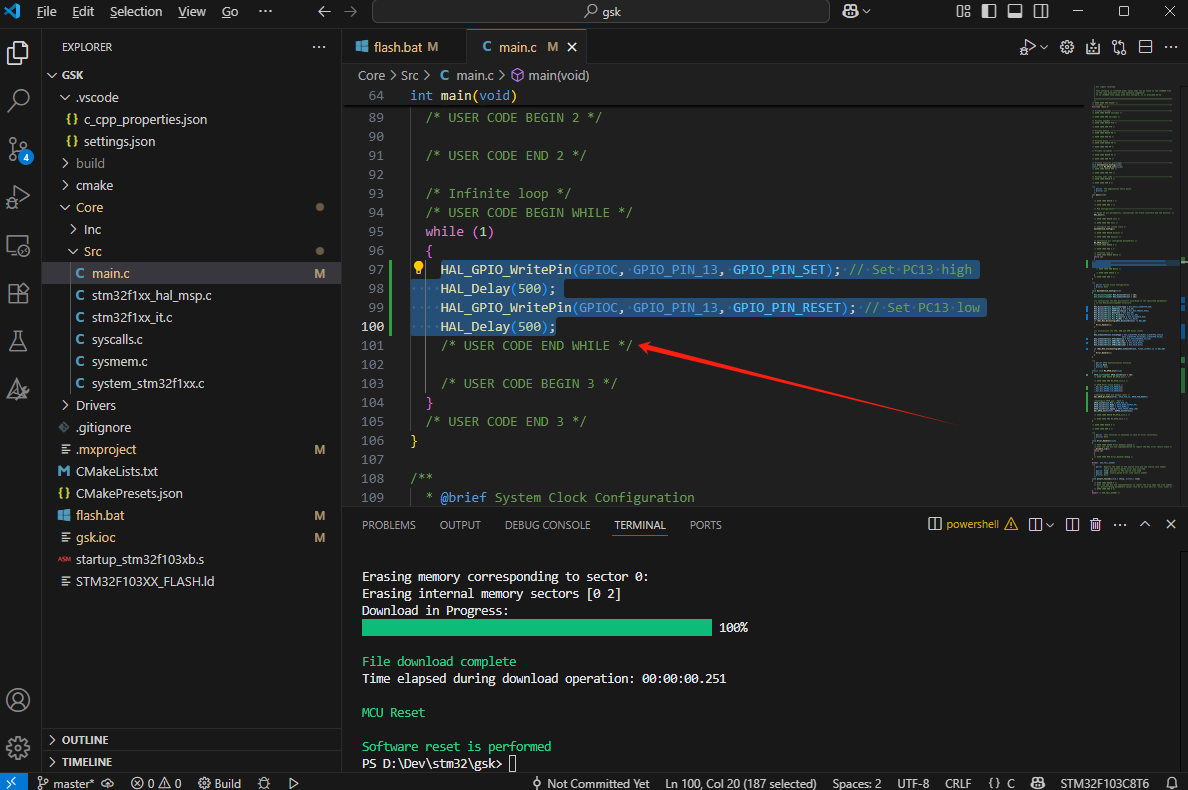

编辑 Core/Src/main.c 文件​

在 /* USER CODE END WHILE */ 前面一行加入以下代码：

    HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_SET); // Set PC13 high
    HAL_Delay(500);
    HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_RESET); // Set PC13 low
    HAL_Delay(500);

编辑文件

编译 & 下载​

一个闪灯程序就完成了，是不是很简单？

结语​

本文为你展示了怎么实现一个闪灯程序，任何复杂的东西都是从简单开始的，加油。
